札幌のエフェクターボード製作屋、ヘルニアエフェクトボードデザイン根尾です。
パソコンの外部モニターに出る ”スタンバイ” って表示になんか違和感あるなーってよく見たらしっかり “スタソバイ” になっておりウケました。
さて、今回は需要があるのかどうか、はなはだ疑問ではありますが筐体に穴をあける際はどうしているか、というニッチな内容になります。
エフェクター作ってみたいなー、っていう方にはほんのちょっといいかもしれません。
逆にそういうことには興味ないぞ、という方には…まぁあの、こういう回もあるか、と生温い目で見ていただければと思います。

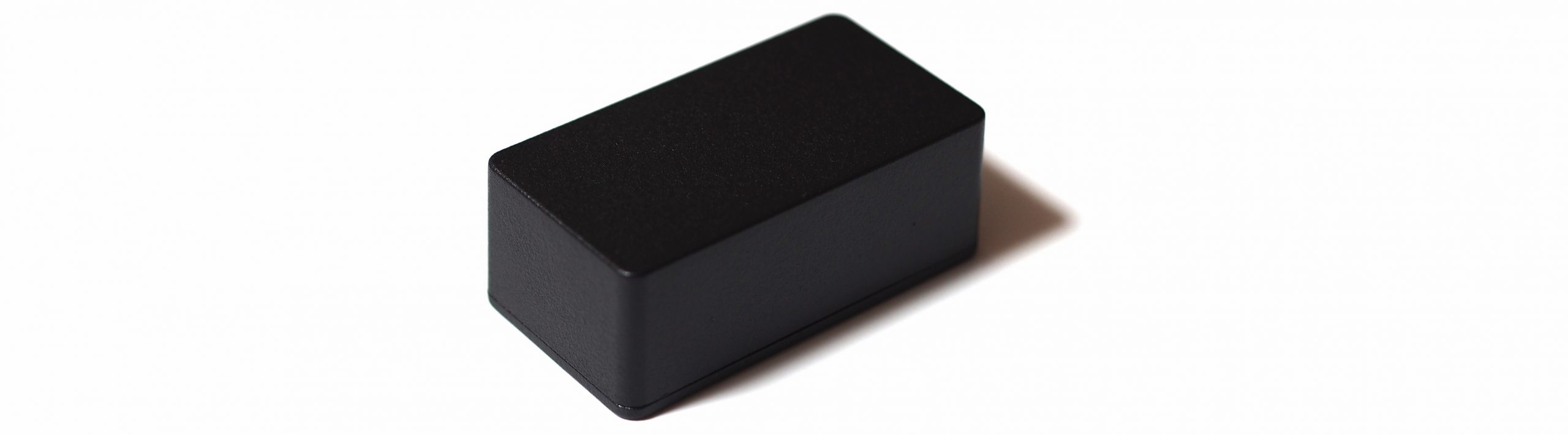

まだ何になるかわからない状態なのがこちら、筐体です。
・HAMMOND / 1590BS
これからなんにでもなれる状態でもありますし、金属小箱は加工しないことにはなんにもできない状態でもあります。
コンパクトエフェクターはこういった筐体にスイッチやポット、LED、入出力にDC 端子と、設計された配置、位置で必要な穴を各サイズごとにあけて、中には基板、電池駆動のモノは電池スペースも含めてひとつに収まっているわけですね。

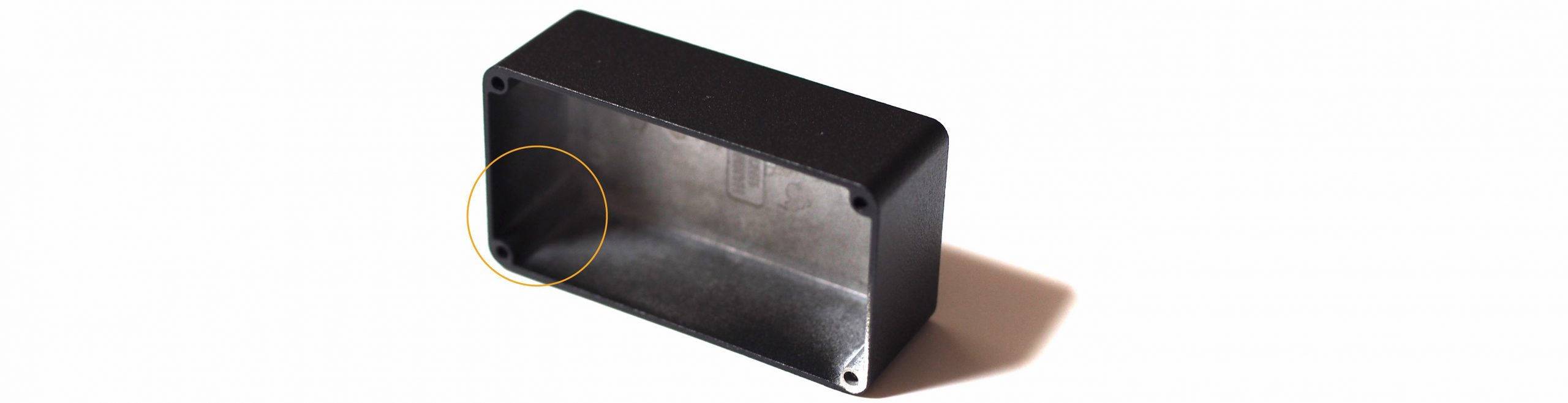

本体側には裏蓋を固定するネジ穴のスペースが四つ角にあるので小さい筐体の場合は端っこに寄せ過ぎるとアウト、ということにもなりえますので、やり直しのきかない穴あけはなかなかにシビアです。
ドリルで穴をあけるのはもんのすごく分厚い金属というわけではないのでそんなに困難ではないのですが、正しい位置に正確に穴をあけるには下準備が激しく大事かと思います。
私の場合はこんな感じです。

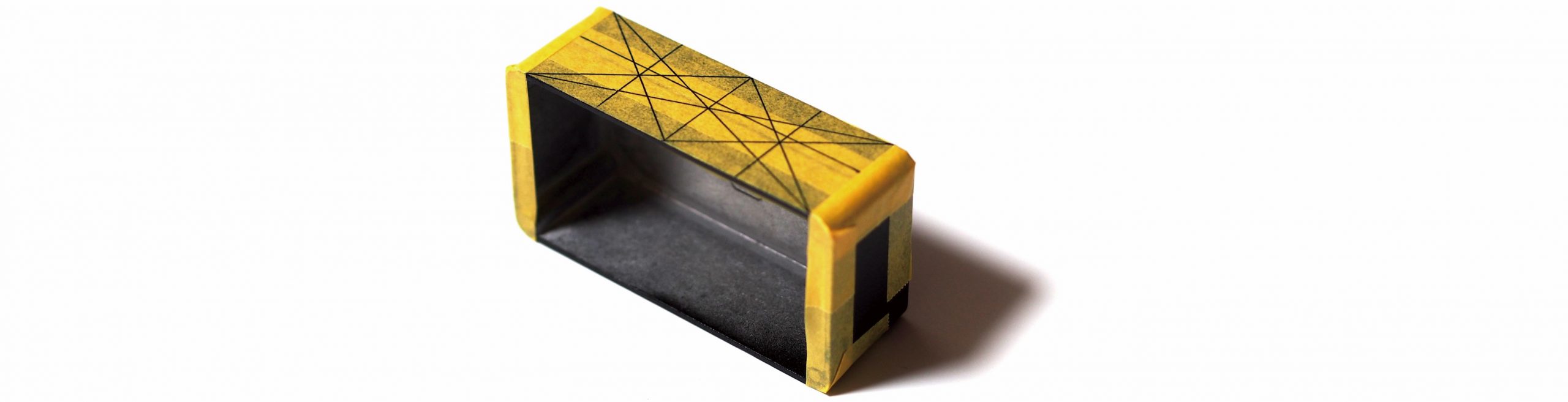

#1. 筐体にマスキングテープを巻いて穴をあける位置を書き出す
マスキングテープの上からはマッキーなどで線も書けますので定規で対角線をひいてセンター出して高さはこの辺で、と位置を決めていきます。
ここは正確さが大事ですので慎重に、ノギスで測ってちょっとでも怪しいなという場合はマスキングテープを剥がして貼り直してやり直すこともできます。
まだ充分後戻りできる段階です。

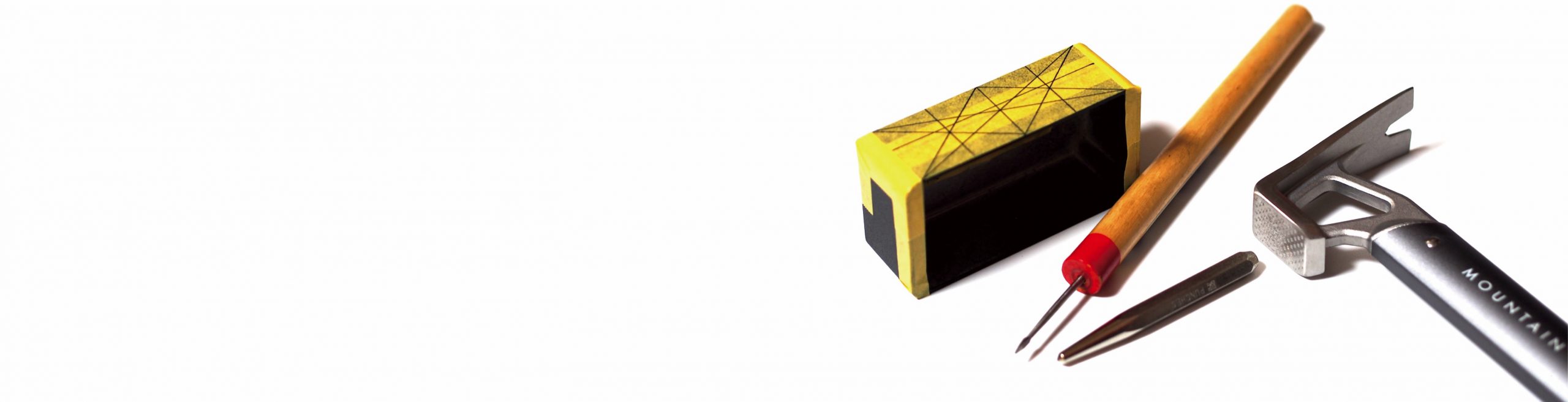

#2. キリで仮位置、ポンチで打撃
ここ、と位置を出したらそこにキリでマスキングテープの上から跡をつけます。
キリで筐体に穴をあけるわけではありません。ドリルのガイドのポンチのガイド、という感じです。ややこしい。
マスキングテープがキリの跡で凹むとポンチが逃げにくくなるのでしっかり穴位置を合わせてポンチが左右上下ブレないところで合わせてハンマーでレッツポンチ！(叩く)
全部ポンチしたら一旦マスキングテープは剥がします。
#3. ようやくドリル
マスキングテープの上からドリルで穴をあけると回転と熱でテープの糊がドリル刃にまとわりついてネッタネタになるので、絶対的に避けた方が良いです。
バイスなどで挟んで穴をあける場合は金属同士の接触面は必ずマスキング、とくに挟まない場合はそのままのこともありますが、とにかく加工時に筐体にキズがつかないようにしています。

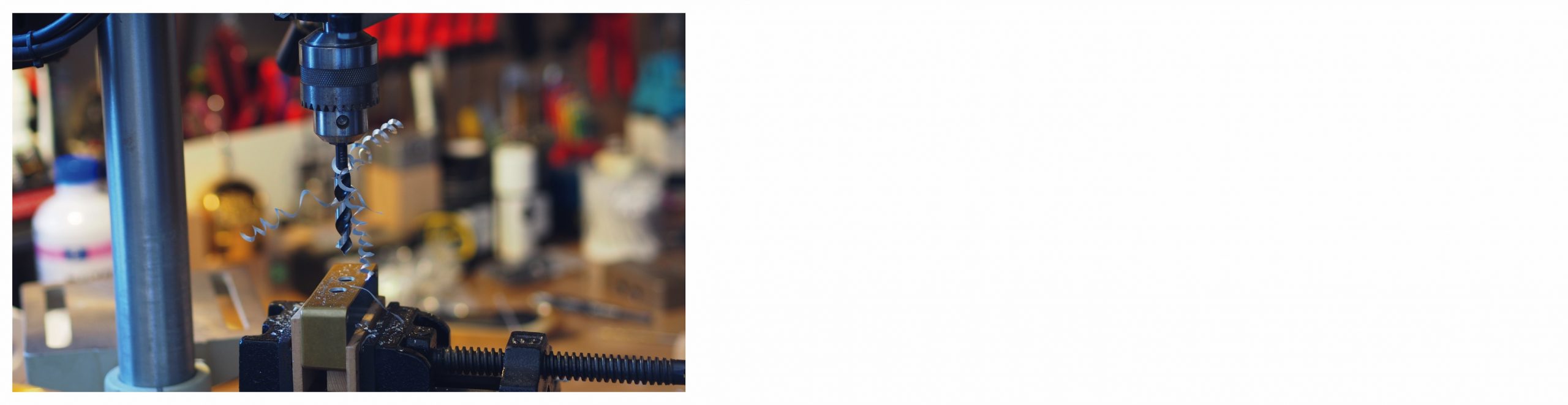

ドリル時は頻繁に掃除機で吸いながらがおすすめです。
削りカスも金属なのでバイスゆるめて再度挟む時にカケラが入ってはキズになりますし、裸足で踏んだら出血する危険性もあるのでこまめに吸うが良しです。一穴、一吸いくらいの勢い。

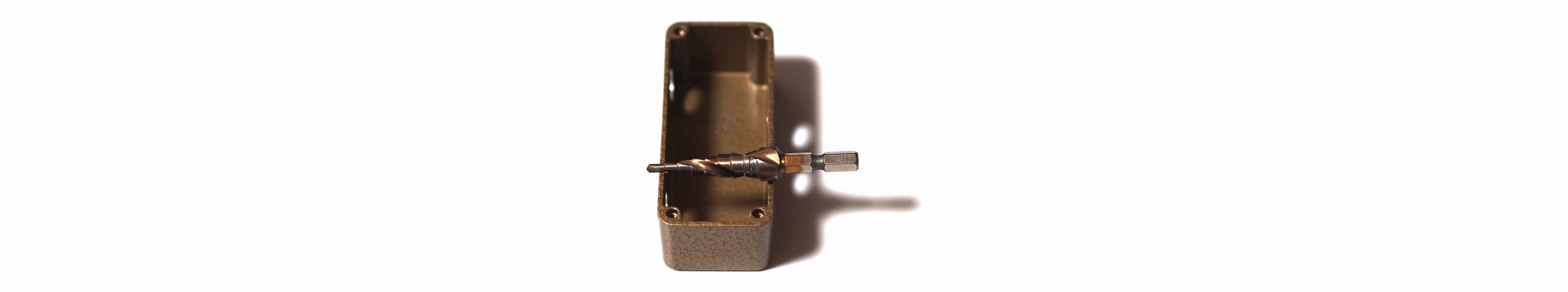

小さい穴から徐々に大きくしていった方が仕上がり、位置の精度はいいような気はしていますが、小さい筐体の場合、ステップドリルだと目的の穴径到達の前に反対側に刃先が当たってそのままいくと貫通してしまうため、筐体サイズによっては使えないこともあります。
この場合はストンとあけれる 12mm がいるわけですね。
ドリル刃はなかなか悩ましいモノで。

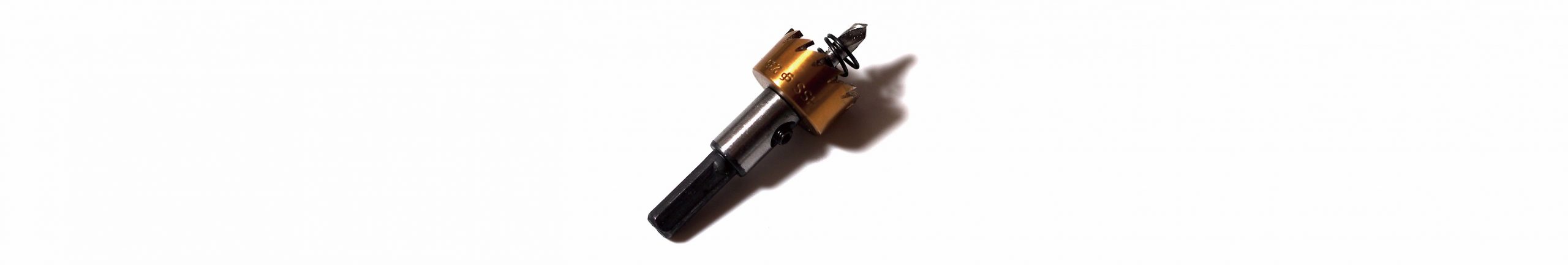

そして今回はレセプタクル用に 23.5mm の穴をあけるわけですが、そんなぶっといドリル刃は近所に売っておらず、いろいろ調べていたところ見つけたのがホールソー。良さげなのでさっそく仕入れてみる。
ドリルビットとホールカッター、バネと組み立て式なんですが、バネがキチキチでなかなか入らず。
とりあえずバネいっか、とバネなしで余っていた筐体に試しあけしてみるとキレイに抜けました。
が、センタービットに丸く抜けた元筐体であった板がからみついてコマのようになるわけですね。だからバネなのか！とやってみてわかりました。
無事バネも装着して筐体待ち。
これぐらいの削りカスは普通に出る、過去の製作風景。
